压电元件
压电元件，将电压强制转换成力的电子元件，晶体谐振器也是压电元件的一种，但是通常被单独地处理，并且通过使用比石英便宜的材料作为压电元件。
压电元件原理
它基于具有夹在两个电极之间的压电体的元件而具有各种结构。根据应用，将隔膜等附接到电极。通常，振动幅度在特定频率下xxx。
- 单晶（Unimorph）
- 常用于压电扬声器。薄压电元件和金属板结合在一起。当压电元件在平面内膨胀和收缩时，由于结合的金属板的尺寸保持相同而发生翘曲。使用由施加到压电元件的电压产生的振动和位移。
- 双晶
- 两个压电元件粘合在一起的结构。这用于获得较大的位移。当对两个压电元件中的每一个施加差分电压时，膨胀和收缩方向相反，从而引起翘曲。通过利用尖端位移的事实，悬臂结构可以用作定位元件。
- 堆叠式
- 利用沿厚度方向的位移，大量压电元件堆叠成杆状。
尽管被描述为致动器，但是其当然可以用作用于从位移获得电压的传感器。
压电元件的应用
压电扬声器，水晶耳机
通过向电极施加信号电压，压电体连续变形和振动以从中获得声音。消耗小功率，因为它是电子少蜂鸣器，例如电子装置经常用来。频率特性不太好，输出很小。 耳机的形状称为水晶耳机。晶体本文所指的晶体中的意义上的晶体不是的。使用陶瓷（xxx个是Rochelle盐晶体，这是名称的由来）。
振动传感器，麦克风
通过利用压电效应将从外部给予的振动转换成电压来电检测振动。它通常放置在电子乐器（模拟声学乐器的电吉他或电贝司）的琴桥（件）上。您可以拾取每个琴弦的振动，但是在两种情况下，您都使用一个元素来拾取所有琴弦的振动，并且当每个弦琴的元素分开时（这是一个较高的比率）。俗称“ 压电拾音器 ”。它也可用于鼓机（如电子鼓）和游戏机（如鼓主机）中的振动检测。还有一个用于音频信号的麦克风（晶体麦克风）使用压电效应，但是它具有很高的阻抗，并且与放大电路存在一致性问题，因此使用不多。近年来，还开发了使用MEMS技术的麦克风。也用于电唱机。
点火系统
压电元件用于打火机和燃气器具等通过高压放电点燃的应用中。已经设计出诸如弹簧或棘轮的机构，使得瞬间施加大的冲击并且可以获得足以放电的电压[注1]。
振荡电路，滤波电路
通过将陶瓷振荡器连接到振荡电路，可以获得稳定的振荡频率。但是，其稳定性不如石英谐振器。连同使用压电元件的滤波电路一起，它们经常用于诸如收音机和电视之类的接收机中。用于表面声波滤波器。
驱动装置
除控制STM和AFM探针外，压电元件还用于盲文显示器等高精度驱动。它也用于超声波马达。

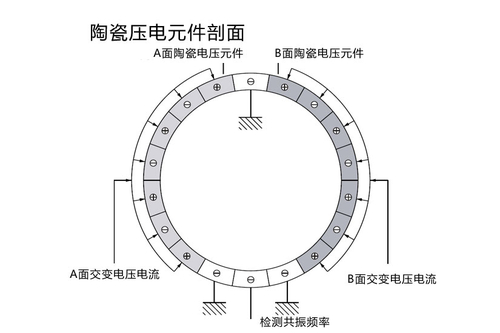

压电振动陀螺仪传感器
一种陀螺传感器，利用压电效应激发和检测振动。
座椅重量传感器（汽车）
当乘客座位为空座位时，或当乘客座位为轻型婴儿时，其用于感测以防止安全气囊展开。它与座椅安装螺栓同轴放置，并根据剪切力值进行判断。
减震器（汽车）
一种压电元件，用作减震器的输入传感器。信号被发送到计算机，由计算机单独激活四轮驱动器。结果，通常设置为强调乘坐舒适性的减震器中的阀被立即切换，阻尼力增加，并且确保了转向稳定性。
压电喷油器（柴油喷油嘴，汽车）
在共轨式柴油发动机中，燃料升压到超高压高于1600大气压，NS -opening注射喷嘴，其用于在该单元使所述多级喷射的阀（大约在一个燃烧3至5倍）致动器作为，用于代替电磁阀。
喷墨打印机
在喷墨打印机中，有时通过电流印刷将墨水从墨水管向头部喷出而用于印刷，精工爱普生，理光，兄弟工业等采用该方法。
